Tankwagen-Kupplungen EN 14430-6 Edelstahl V4A


TW Schlauchstutzen Edelstahl (V4A - 1.4408 / 1.4401)

mit drehbarer überwurfmutter für Schaleneinband

mit PTFE-Gewindedichtung, weiß

.

für Schlauch L.W. mm Innengewinde Artikel-Nr.
13 G 1/2" TW2143 013013
19 G 3/4" TW2143 019019
25 G 1" TW2143 025025
32 G 1.1/4" TW2143 032032
38 G 1.1/2" TW2143 038038
50 G 2" TW2143 050050
63 G 2.1/2" TW2143 063063
75 G 3" TW2143 075075
100 G 4" TW2143 100100

TW Schlauchstutzen Edelstahl (V4A - 1.4408 / 1.4401)

mit Außengewinde für Schaleneinband

Glatter Schlauchstutzen mit Sicherungsbund.



für Schlauch L.W. mm Außengewinde Artikel-Nr.
13 G 1/2" TW2145 013013
19 G 3/4" TW2145 019019
25 G 1" TW2145 025025
32 G 1.1/4" TW2145 032032
38 G 1.1/2" TW2145 038038
38 G 2" TW2145 038050
50 G 2" TW2145 050050
63 G 2.1/2" TW2145 063063
75 G 3" TW2145 075075
100 G 4" TW2145 100100


TW Kupplungen Edelstahl (V4A - 1.4408 / 1.4401)

mit Innengewinde, Typ VK

mit PTFE-Gewindedichtung, weiß.



Nenngröße Innengewinde Artikel-Nr.
VK 50 G 2" TW2146 050050
VK 80 G 3" TW2146 075075
VK 100 G 4" TW2146 10010

TW Kronenringe Edelstahl (V4A - 1.4408 / 1.4401)

mit Innengewinde, Typ MKV, für Spannringe Typ MKH

mit PTFE-Gewindedichtung, weiß und Hypalon-Formdichtung, grün.



Nenngröße Innengewinde Artikel-Nr.
TW 1502 G 2" TW2147 050000
TW 502 G 3" TW2147 075000

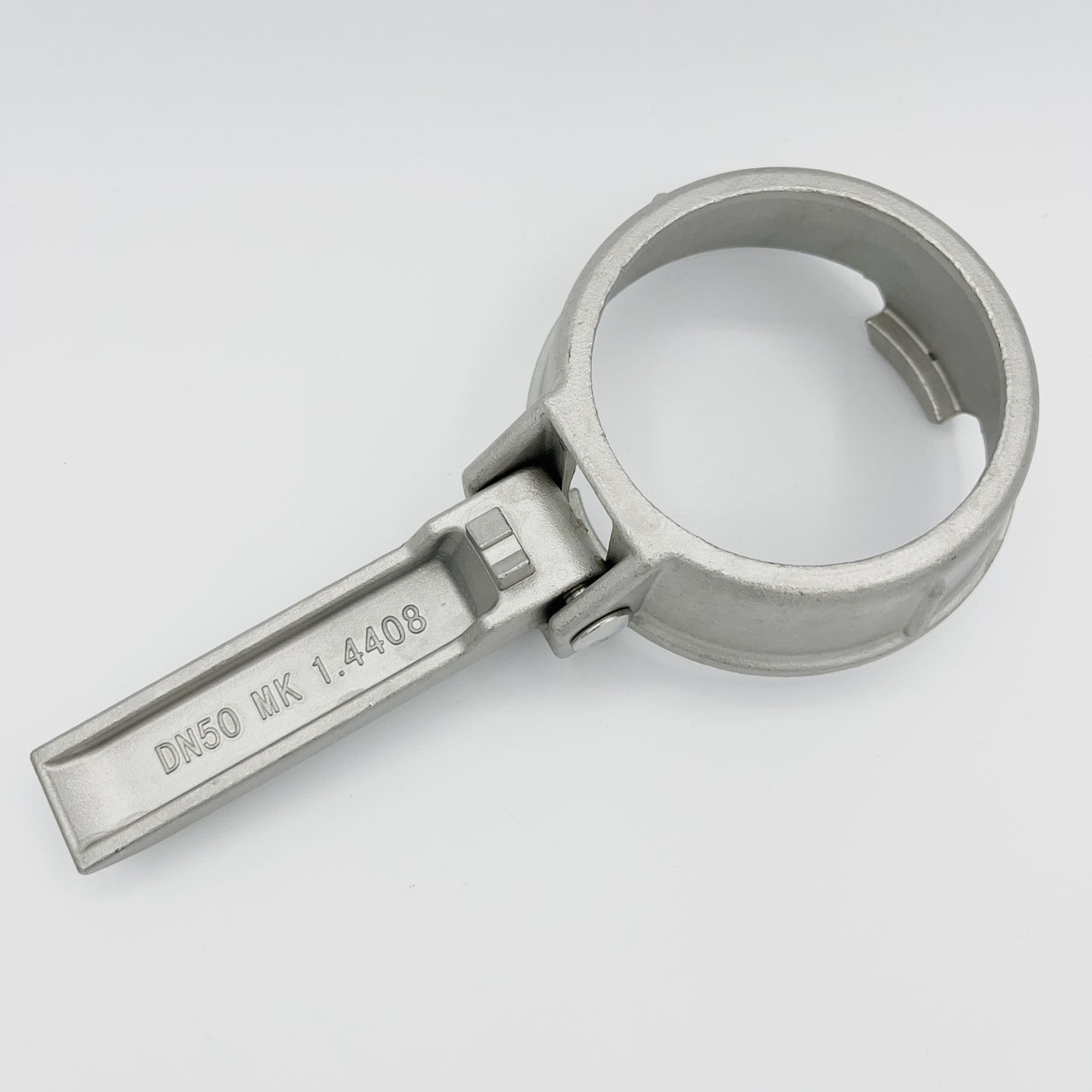

TW Spannringe Edelstahl V4A 1.4408 / Hebel aus Edelstahl 1.4302 V2A

mit Hebel aus Edelstahl , Typ MKH

für Kronenringe, Typ MKV



Nenngröße für Größe Artikel-Nr.
TW 1503/4 G 2" TW2148 050000
TW 503/4 G 3" TW2148 075000

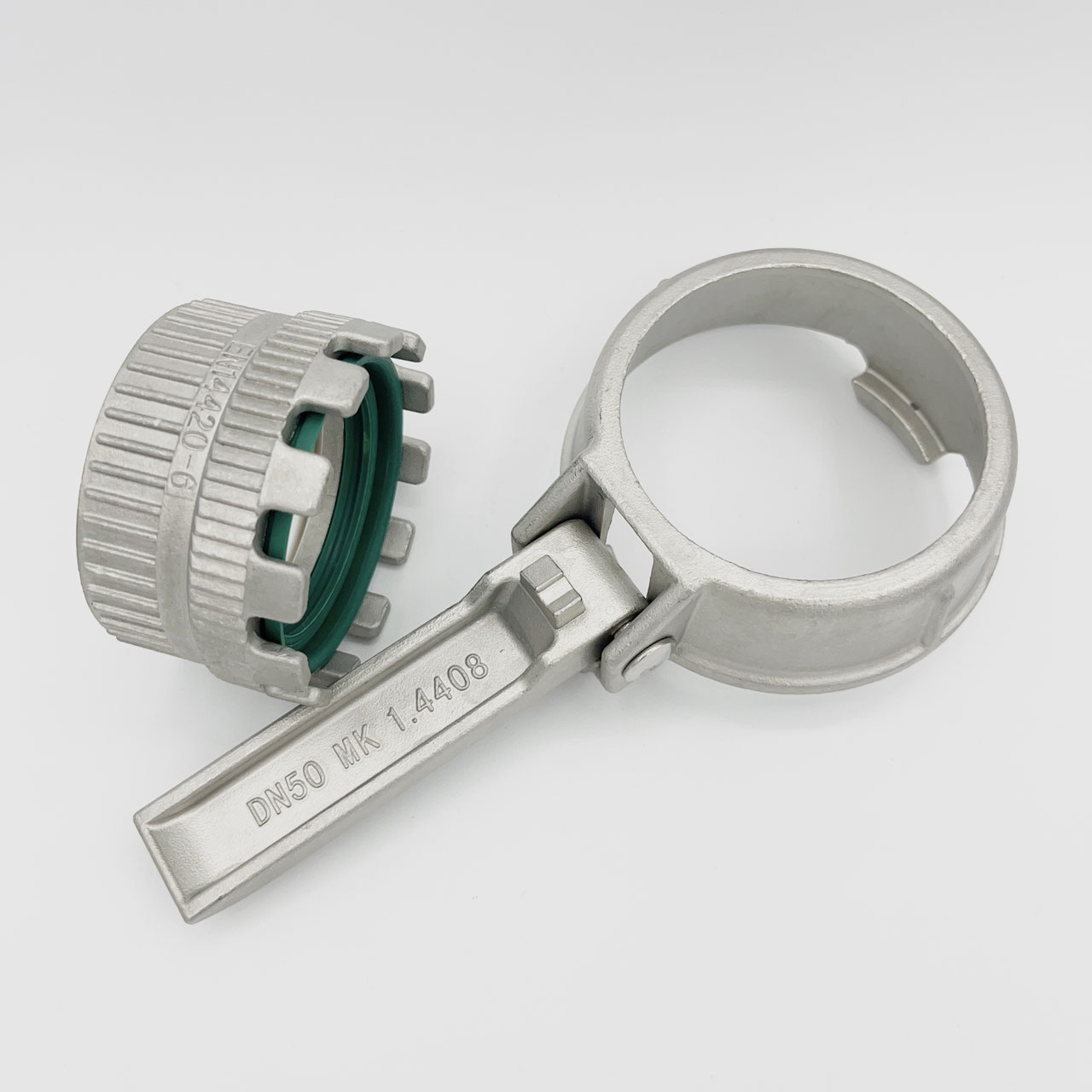

 TW Kupplungen Edelstahl (V4A)

mit Innengewinde, Typ MK

bestehend aus Kronenring (V4A - 1.4408) und Spannring (V4A - 1.4408), Hebel aus (V2A - 1.4301)

Mit PTFE-Gewindedichtung, weiß und Hypalon-O-Ringdichtung.

Nenngröße Innengewinde Artikel-Nr.
MK 100 G 4" TW2149 100100

TW Kappen Edelstahl 1.4408 (V4A)

mit Öse für Kette, Typ MB

für Kupplungen Typ VK



Nenngröße Innengewinde Artikel-Nr.
MB 50 G 2" TW2150 050000
MB 80 G 3" TW2150 075000
MB 100 G 4" TW2150 10000

Einteilige TW Kupplung Edelstahl

(V4A / 1.4408)

Typ MKST

bestehend aus glattem Schlauchstutzen mit Sicherungsbund für Klemmschalenmontage (ohne Klemmschalen) und TW-Mutterteilkupplung mit Kronenring und Spannring. Mit Hypalon-O-Ringdichtung, grün

Nenngröße für Schlauch LW mm Artikel-Nr.
MKST 50 50 TW2151 050000
MKST 80 75 TW2151 075000
MKST 100 100 TW2151 100000

Einteilige TW Kupplung Edelstahl

(V4A / 1.4408) Typ VKST

bestehend aus glattem Schlauchstutzen mit Sicherungsbund für Klemmschalenmontage (ohne Klemmschalen) und TW-Vaterteilkupplung Typ VK

Nenngröße für Schlauch LW mm Artikel-Nr.
VKST 50 50 TW2152 050000
VKST 80 75 TW2152 075000
VKST 100 100 TW2152 100000

Abschlusskappe mit Kette

mit 3" BSP-Innengewinde für Tankwagen

Edelstahl V4A 1.4408 (AISI 316)

Dichtung : PTFE, weiss



Nenngröße Innengewinde Artikel-Nr.
BSP G 3" TW2143 000000

TW Spannringe Edelstahl (V4A)

mit 90° Hebel speziell für Tankcontainer

für Kronenringe, Typ MKV

Nenngröße für Größe Artikel-Nr.
TW 1503/4 G 2" TW2153 050000
TW 503/4 G 3" TW2153 075000

Tankwagen-Kupplungen EN 14430-6 Messing


TW Schlauchstutzen Messing

mit drehbarer Überwurfmutter für Schaleneinband

mit PU-Gewindedichtung.

für Schlauch L.W. mm Außengewinde Artikel-Nr.
13  G 1/2"  TW2136 013000
19  G 3/4"   TW2136 019019
25  G 1"  TW2136 025025
32  G 1.1/4"  TW2136 032032
38   G 1.1/2" TW2136 038038
 50  G 2" TW2136 050050
63 G 2.1/2" TW2136 063063
75 G 3" TW2136 075075
100 G 4" TW2136 100100

TW Schlauchstutzen Messing

mit Außengewinde für Schaleneinband

Glatter Schlauchstutzen mit Sicherungsbund.



für Schlauch L.W. mm Außengewinde Artikel-Nr.
13  G 1/2"  TW2137 013000
19  G 3/4"   TW2137 019000
25  G 1"  TW2137 025000
32  G 1.1/4"  TW2137 032000
38   G 1.1/2" TW2137 038000
 50  G 2" TW2137 050000
63 G 2.1/2" TW2137 063000
75 G 3" TW2137 075000
100 G 4" TW2137 100000

TW Schlauchstutzen Messing

mit Außengewinde für Schelleneinband

Mit eingedrehten Rillen.

für Schlauch L.W. mm Außengewinde Artikel-Nr.
25 G 1" TW2138 025025
32 G 1.1/4" TW2138 032032
38 G 1.1/2" TW2138 038038
50 G 2" TW2138 050050
75 G 3" TW2138 075075
100 G 4" TW2138 100100

TW Kupplungen Messing

mit Innengewinde, Typ VK

mit PU-Gewindedichtung.



Nenngröße Innengewinde Artikel-Nr.
VK 50 G 2" TW2139 050050
VK 80 G 3" TW2139 075075
VK 100 G 4" TW2139 100100

TW Kronenringe Messing

mit Innengewinde, Typ MKV, für Spannringe Typ MKH

mit PU-Gewindedichtung und NBR-Formdichtung, schwarz.



Nenngröße Innengewinde Artikel-Nr.
TW 1502 G 2" TW2140 050000
TW 502 G 3" TW2140 075000

TW Spannringe Messing

mit Hebel, Typ MKH

für Kronenringe, Typ MKV



Nenngröße Innengewinde Artikel-Nr.
TW 1503/4 G 2" TW2141 050000
TW 503 G 3" TW2141 075000

TW Kupplungen Messing

mit Innengewinde, Typ MK

bestehend aus Kronenring und Spannring.

Mit PU-Gewindedichtung und NBR-O-Ringdichtung, schwarz



Nenngröße Innengewinde Artikel-Nr.
MK 100 G 4" TW2142 100100

TW Kappen Messing

mit Öse für Kette, Typ MB

für Kupplungen Typ VK



Nenngröße Dichtung Artikel-Nr.
MB 50 NBR TW2211 050000
MB 80 NBR TW2211 075000
